國內外在推廣應用塑料埋地排水管（
鋼帶波紋管）時遇到的大的阻力是人們常常懷疑塑料埋地排水管承受荷載的能力。人們很自然地認為需要把塑料排水管也做得如混凝土排水管那樣的強度和剛度，這是對塑料埋地排水管的柔性管理論有別于混凝土管承受荷載機理的理解誤區。
1、埋地環境下排水管道承受的荷載
排水管中的液體一般靠重力流動(有一定的坡度)，一般不充滿，所以一般沒有內壓荷載。埋地排水管因?yàn)槭锹裨诘叵?，所以主要承受外壓荷載，外壓荷載可阻分為靜荷載和動荷載兩部分。
靜荷載主要是由管道上方的土壤重量造成的。在工程設計中一般簡化地認為靜荷載等于管道正上方上壤的重量，即寬等于其直徑、長等于其}乏度、高等于其埋深的那一部分土壤的重量。因?yàn)檫@部分土壤形成一個柱體，被稱為上柱重。
動荷載主要是由地面上的運輸車輛壓過時造成的。一般根據壓過車輛的重量和壓力在土壤中分布的情況來計算管道承受的荷載。如果埋深很淺，還要考慮車輛經過時的沖擊荷載。此外，埋地排水管還可能承受其他的荷載，如在地F水位高過管道時，承受地F水水頭的外加壓力和浮力。

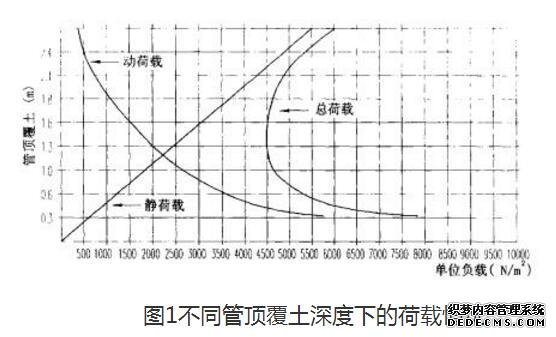

埋地排水管承受的靜荷載和動荷載都和埋深有密切關系。埋地越深，靜荷載愈大，動荷載愈小(圖1)。美國聚乙烯波紋管協會(CPPA)介紹在埋深2．4m以上，典型的車輛荷載可以忽略不計。
2、塑料埋地排水管道承受荷載的機理——柔性管理論
塑料埋地排水管（
鋼帶波紋管）屬于柔性管，即在破壞之前可以有較大的變形?；炷僚潘軐儆趧傂怨堋＜丛谄茐闹安豢赡苡休^大變形(不超過2m)。

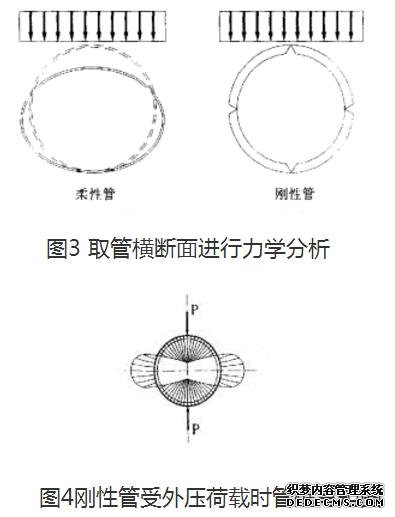

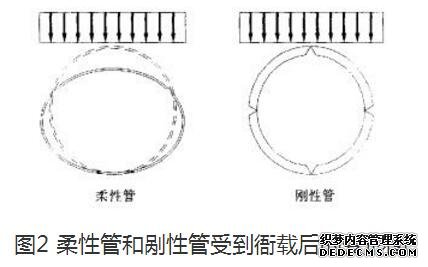

當埋在地F承受外壓荷載時，柔性管和剛性管的機理不同，見圖2。取管橫斷面進行力學分析，見圖3。
當剛性管受外壓荷載時，荷載經過管材壁傳遞到底部的管床上。在管材壁內產生彎矩，用材料力學可以分析(可以簡化為一個彎梁在中*承受集中負載下產生的彎矩)在管材的上下兩點管壁內的應力是外側受壓、內側受拉。在管材的左右兩點管壁內的應力是外側受拉、內側受壓，見圖4。隨著直徑加，管壁內的彎矩和應力急劇加(正比于直徑的平方)，所以大直徑的混凝土排水管常常需要加應力鋼筋。
當柔性管受外壓荷載時，柔性管在破壞前先變形——橫向外擴，如果在柔性管周圍有適當?shù)幕靥钔寥溃靥钔寥雷柚谷嵝怨艿淖冃尉彤a(chǎn)生對柔性管的橫向壓力。外壓荷載就這樣傳遞和分?jǐn)偟街車幕靥钔寥蓝稩去。從材料力學分析，柔性管在橫向壓力下管壁中產生的彎矩和應力j下好和垂直方向外壓荷載產生的彎矩和應力相反。在比較理想的情況下，柔性管受到的荷載接近于四周均勻外壓(在荷載是四周均勻外壓時，管材內只有均勻壓應力，沒有彎矩和彎矩產生的應力)。所以，同樣外壓荷載下柔性管管壁內的應力比較小，它是和周圍的回填土壤共同在承受負載，工程上稱之為管土共同作用。
3、土柱重和周圍土壤沉降的關系

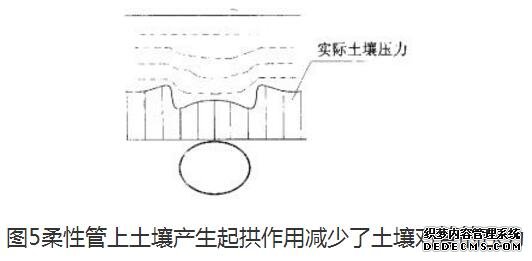

除上述承受荷載的機理小同外，柔性管和剛性管相比還有另外的優點(圖5)。
在埋地排水管輔設后，土壤在重力下下沉，柔性管因?yàn)槿菀鬃冃危渖戏降耐林糠直戎車耐寥老鲁炼?，土柱部分和周圍土壤的摩擦力能減少土柱重對于管材產生的荷載。如果土柱部分產生土拱作用，更能減少土柱重對于管材的荷載。所以柔性管常?？梢月竦煤苌睿谠O(shè)計時一般把管材上方土柱重全部計算為其荷載，實際上是保守的做法。
與此相反，剛性管在鋪設后，土壤在重力下下沉，因?yàn)椴蛔冃?，其上方的土柱部分常常比周圍的土壤下沉小，土柱部分和周圍土壤的摩擦力能增加土柱重?duì)于管材產生的荷載。
總之，柔性管就是依靠它的柔性，把大部分荷載轉讓給了周圍的土壤。由于柔性管依靠的是管、土的共同作用，所以柔性管鋪設時對溝槽回填材料和回填土的密實度要求高。
